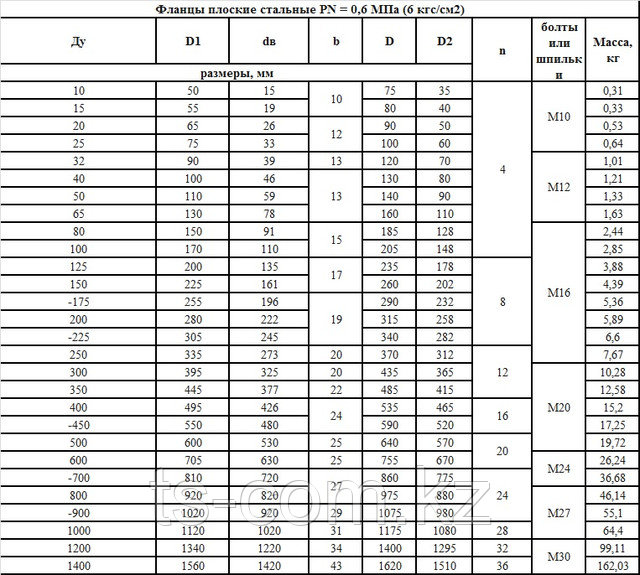

Ру6 (PN0.6 МПа)

Наиболее распространенными видами фланцев являются:

Фланцы по ГОСТ 12820-80, фланцы плоские стальные приварные.
Фланцы по ГОСТ 12821-80, фланцы воротниковые стальные приварные встык.
Фланцы ГОСТ 12822-80, фланцы свободные стальные на приварном кольце.
Фланец ГОСТ 12836-67, заглушки фланцевые стальные.
Фланцы для полиэтиленовых втулок.

Условный проход, давление, температура и марки стали:

Условный проход «Ду» не является наружным диаметром трубы а обозначает сечение, по какому транспортируется рабочая среда в трубе, трубы могут иметь один и тот же диаметр условного прохода но различный наружный диаметр по этому внутренний диаметр фланца может отличаться в зависимости на какую трубу он изготовлен.

Давление, важная конструктивная особенность всех фланцев, в зависимости от трубопровода и давления транспортируемой среды фланцы изготавливаются с разными геометрическими размерами и исполнениями уплотнительных поверхностей.

Температура и марки стали, фланцы стальные плоские по ГОСТ 12820-80 изготовленные из марок стали ст3сп, ст. 20 и ст. 25 предназначены для монтажа на трубопровод с температурой рабочей среды -30С до +300С, из марок стали 15ХМ и 12Х18Н9Т от -40С до +300С, из марок стали 09Г2С и 10Г2 от -70С до +300С.

Фланцы ГОСТ 12821-80 монтируемые на трубопроводы с давлением от 1 до 25 кгс/см2 из стали ст3сп и выдерживают температуру от -30С до +300С, из стали ст. 20 для давления от 1 до 200 кгс/см2 от -40С до +450С, из стали 12Х18Н10Т от -80С до +600С, из стали 10Х17Н13МЗТ от -253С до +600С.

Критерии выбора

При выборе комплекта стальных фланцев необходимо учитывать параметры изделия:

• диаметр (внутренний и наружный);
• толщину пластины;
• вес.

Маркировка фланца предоставляет следующую информацию:

• номинальный диаметр;
• номинальное давление;
• исполнение уплотнительной поверхности;
• марка материала.

Цена деталей зависит от их конфигурации и параметров.
